Descripción

El medidor de penetración de cono dinámico (DCP) es un instrumento de prueba in situ ligero y portátil para suelos de cimentación. El peso del martillo es de 8 kg, la distancia de caída es de 575 mm, la longitud de la barra de penetración es de 1000 mm, el diámetro de la cabeza del cono es de 20 mm y la punta del cono es de 60 grados. La varilla de penetración se puede conectar a una regla de acero de 1000 mm y puede leer el valor de penetración de cada golpe directamente.
El medidor de penetración de cono dinámico (DCP) ha acumulado la relación entre el valor de penetración y el índice de propiedad del suelo correspondiente en países extranjeros. Su valor de penetración se ha correlacionado con el módulo elástico, CBR y la resistencia a la compresión no confinada del suelo, y se ha utilizado como parámetro de diseño de pavimentos en Sudáfrica.

Desarrollado por T Ranspor tat Ion,Research Labor Atory (TRL) en el Reino Unido, el DCP tiene un peso total de 20 kg.

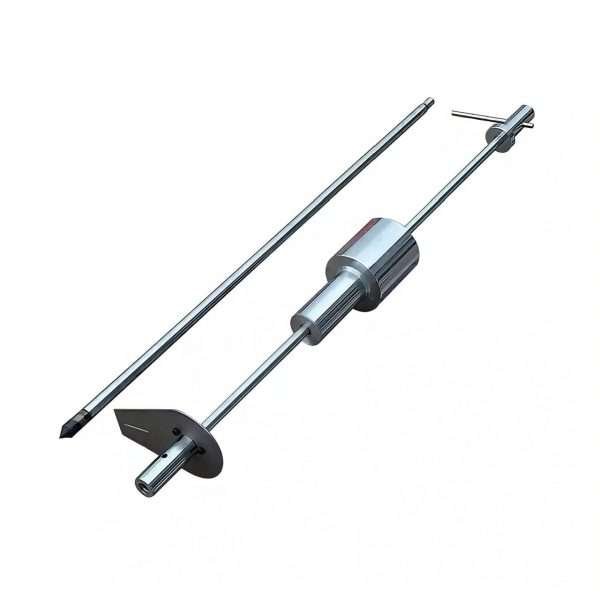

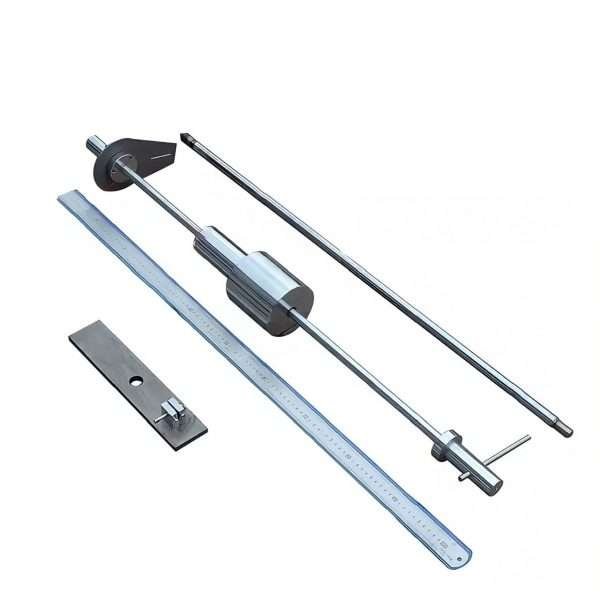

Incluye principalmente un martillo de caída de 8 kg con una altura de caída de 575 mm, una varilla de penetración, una escala y una punta cónica con un diámetro de 20 mm conectada al extremo de la varilla de penetración. Entre ellos, el ángulo del cono de la punta del cono es de 60 grados.
1.regla de lectura 1:1000 mm
2: varilla superior de varilla de penetración 803mm
3: conecta el disco 105mm
4: Distancia de aterrizaje: 575 mm
5. Varilla de penetración: varilla inferior 910 mm
6. Placa inferior: 300 mm * 60 mm * 10 mm
7. Martillo de caída: 8KG
8. Cabeza de cono: 20 mm de diámetro y 60 grados de ángulo

Nombre del producto: Dynamic Cone Penetrometer
Regla de lectura: 1000mm
Varilla de penetración Poste superior: 803mm
Distancia de caída: 575mm
Varilla de penetración Tiro hacia abajo: 910mm
Placa inferior: 300mm*60mm*8mm
Martillo de caída: 8kg
Cabeza cónica: ∅ 20mm,60°
Disco conector: 105mm
